BEST Dalgıç Pompa Panoları, montaj ve işletimde kolaylık sağlar. Pompa motorlarını arızalara karşı korur. Elektrik montajı dengesizliğinin motora verebileceği zararları önler.
KULLANIM ALANLARI
- Dalgıç veya yüzeysel elektrikli su pompalarının otomatik kullanılmasına imkan sağlar.
- Elektrotlu veya elektrotsuz olarak pompa işletiminde kullanılabilir.
- Kuyu veya depolardan su alımında, pompanın otomatik olarak çalışmasını sağlar.
- Depo dolumunda, pompanın otomatik olarak çalıştırılmasına imkan sağlar.
- Hidrofor sistemlerinde, pompanın otomatik olarak kumandasına imkan sağlar.
EKSTRA ÖZELLİKLER
KUYULARDA
1-Pompa susuz kalmaya başladığında motor az amper çekmeye başlar ve pompa otomatik olarak durur. Kuyulardan su alırken elektrot kullanmaya gerek kalmaz. (Panoda elektrot kullanılmadığı için elektrot duyarsızlığı arızaları ile karşılaşılmaz)
2-Her hangi bir zorlanmadan dolayı (aşırı miktarda kum gelmesi gibi) motor çok amper çekmeye başlar ve pompa otomatik olarak durur.
Her iki durumda da pompa 30 dakika sonra otomatik olarak tekrar çalışır. İstenirse, olarak yeniden çalışma süresi panodan ayarı yapılarak uzatılabilir.
Panonun doğru montajı ve uzun süre kullanımı için kullanım kılavuzunu mutlaka okuyunuz.
DEPO DOLUMUNDA
İstendiğinde pano ile birlikte verilen elektrotları kullanarak depo dolduğunda pompa otomatik olarak durdurulabilir.
DEPO BOŞALTMADA
İstendiğinde pano ile birlikte verilen elektrotları kullanarak depo boşaldığında pompa otomatik olarak çalıştırılabilir.

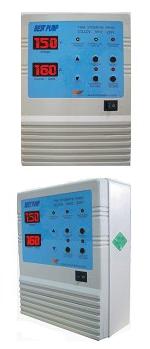

TAM OTOMATİK DİJİTAL PANOLAR (POM)
PANO ÖZELLİKLERİ
Dijital Göstergeler : Şebekeden gelen voltajı, girilen ayar, verilen ikazların
görülmesini sağlar.
Arıza Lambası : Motorda veya pompada arıza oluştuğunda yanar.
Reset (tekrar başlatma) : Pompanın her hangi bir nedenle çalışmaması durumunda reset butonuna basarak pompayı yeniden çalıştırmayı deneyebilirsiniz.
Kuyuda su yok ikaz göstergesi : Kuyuda su bittiğinde, pompa otomatik olarak durur. İkaz gösterge lambası yanar.
Depo dolu ikaz göstergesi : Depo dolduğunda, pompa elektrotlar aracılığı ile otomatik olarak durur. İkaz gösterge lambası yanar.
Ayar butonu : Pompa çalışma ayarlarının girilmesini sağlar.
Açma-Kapama butonu : Pompa uzun süre çalışmayacaksa, tüm sistem panodan kapatılabilir.
Kondansatör (Monofaze panolarda) : Motorun dönüş yönünü ve kalkışını sağlar.
Kontaktör (Trifaze panolarda) : Motora giden elektriği, panonun komutlarına göre kumanda eder.
Faz yok ikaz lambası (Trifaze panolarda) : Elektrik faz kablolarından birinde düşük voltaj veya hiç elektrik olmaması durumunda moturu durdurur ve ikaz lambası yanar.
POM
BEST Dalgıç Pompa Panoları, montaj ve işletimde kolaylık sağlar. Pompa motorlarını arızalara karşı korur. Elektrik montajı dengesizliğinin motora verebileceği zararları önler.

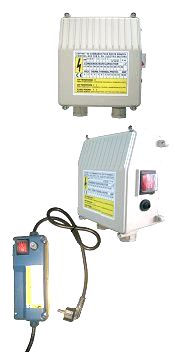

STANDART PANOLAR (PSM) (Ampermetreli)
Monofaze dalgıç pompalarda, manuel olarak açma ve kapama için kullanılır.
KULLANIM ÖZELLİKLERİ
Reset (Tekrar Başlatma) : Arıza durumunda reset butonuna basarak pompayı yeniden çalıştırmayı deneyebilirsiniz.
Kondansatör (Monofaze Panolarda) : Motorun dönüş yönünü ve kalkışını sağlar.
Açma - Kapama butonu : Pompa uzun süre çalışmayacaksa, tüm sistem panodan kapatılabilir.
PANO ÖZELLİKLERİ
PSM
MODEL
|
KW
|
VOLT
|
TAVSİYE EDİLEN MOTOR GÜCÜ
|
PSM 100
|
0,75 KW
|
220V/50 HZ
|
1 HP MONOFAZE
|
PSM 150
|
1,1 KW
|
220V/50 HZ
|
1,5 HP MONOFAZE
|
PSM 200
|
1,5 KW
|
220V/50 HZ
|
2 HP MONOFAZE
|
MODEL
|
KW
|
VOLT
|
TAVSİYE EDİLEN MOTOR GÜCÜ
|
POM 100
|
0,75 KW
|
220V/50HZ
|
1 HP MONOFAZE
|
POM 150
|
1,1 KW
|
220V/50HZ
|
1,5 HP MONOFAZE
|
POM 200
|
1,5 KW
|
220V/50HZ
|
2 HP MONOFAZE
|
POM 300
|
2,2 KW
|
220V/50HZ
|
3 HP MONOFAZE
|
POT 750
|
-
|
380V/50HZ
|
1-10 HP TRİFAZE
|
