Z serisi pompalar, tarımsal ve endüstriyel alanlarda, bol su gereken yerlerde, sürekli ağır hizmetler için dayanıklı ve güçlü yapıda imal edilmiş pompalardır. Pompa, performans eğrisinin büyük bir kısmında maksimum performans verir. Flanş ile montaj yapılmasına imkan sağlayan yapısal şekli, pompayı tesisat borusundan kolayca ayırma imkanı sağladığı gibi farklı koşullarda pompa montajını kolaylaştırır.
Z serisi pompalar, yüksek performans etkinliği ile birlikte işletme masraflarında büyük tasarruflar kazandırır.
KULLANIM ALANLARI
Z SANTRİFÜJ POMPALAR (BÜYÜK DEBİLER)
- Endüstriyel kullanım alanları,
- Tarımsal sulamalar,
- İnşaat alanları,
- Kazan besleme,
- Soğutma sistemleri,
- Su aktarılması
gibi alanlarda kullanılabilir
ÇALIŞMA SINIRLARI
6 metreye kadar emme derinliği,
+90 °C'ye kadar sıvı sıcaklığı,
Maksimum ortam sıcaklığı +40 °C
YAPISAL ÖZELLİKLER
- Pompa Ön ve Arka Gövde : Alaşımlı dökme demir
- Su Pervanesi : Alaşımlı dökme demir
- Stator (Motor Sargısı) : Bakır
- Rotor Mili : AISI 304 paslanmaz çelik
- Sızdırmazlık : Mekanik salmastra
- Donanım : Giriş - Çıkış flanş yataklı
- Koruma : IP44 / F
ÇALIŞMA İLKESİ
Z serisi pompalar, bir su pervanesi bulunan, santrifüj (merkezkaç) pompalardır. Rotor şatfının ucuna yerleştirilmiş olan su pervanesi, ön gövdeye işlenmiş olan su emiş yatağına girer. Pompa emiş ağzından gelen su, dönen pervane kanatlarının uyguladığı baskı ile basınçlanarak atış sarmalından dışarı atılır.
TAVSİYELER
Trifaze motorlu pompalarda, standartlara uygun motor koruyucu termik ve kontaktör kullanılmalıdır. Trifaze pompaları, sertifikalı elektrikçilere bağlatınız.
Hava sıcaklığı sıfır derecenin altına düştüğü zamanlarda, pompa içindeki suyu boşaltınız veya pompayı donmayacak şekilde muhafaza altına alınız.
Pompanın doğru montajı ve uzun süre kullanımı için kullanım kılavuzunu mutlaka okuyunuz.
Z
DONANIM ÖZELLİKLERİ
|
|
 |
 |
DÖKÜM FAN
|
KROM ROTOR MİLİ
|
POMPA
TİPİ
|
GÜÇ
|
KONDANS.(MF)
|
POMPA
|
EMİŞ
DERİNLİĞİ
(MT)
|

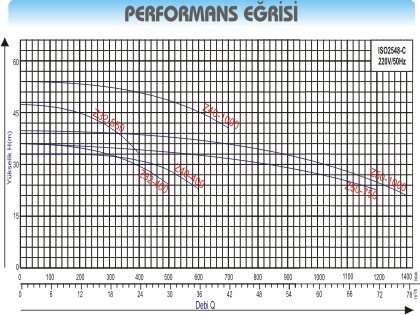

P E R F O R M A N S
|
||||||||
HP
|
KW
|
VOLT
|
GİRİŞ
|
ÇIKIŞ
|
DEBİ
L/dak.
|
Yükseklik
Metre
|
DEBİ
L/dak.
|
Yükseklik
Metre
|
DEBİ
L/dak.
|
Yükseklik
Metre
|
|||
Z 32 400
|
4
|
3
|
380V/50HZ
|
-
|
2"
|
1 ¼"
|
6
|
500
|
24
|
300
|
34
|
150
|
36
|
Z 32 550
|
5,5
|
4
|
380V/50HZ
|
-
|
2"
|
1 ¼"
|
6
|
400
|
33
|
300
|
41
|
100
|
47
|
Z 40 400
|
4
|
3
|
380V/50HZ
|
-
|
2 ½"
|
1 ½"
|
6
|
600
|
23
|
450
|
30
|
100
|
33
|
Z 40 1000
|
10
|
7,5
|
380V/50HZ
|
-
|
2 ½"
|
1 ½"
|
6
|
700
|
41
|
400
|
50
|
100
|
54
|
Z 50 750
|
7,5
|
5,5
|
380V/50HZ
|
-
|
2 ½"
|
2"
|
6
|
1200
|
22
|
833
|
29
|
300
|
36
|
Z 50 1000
|
10
|
7,5
|
380V/50HZ
|
-
|
2 ½"
|
2"
|
6
|
1400
|
21
|
833
|
35
|
300
|
41
|
Z 65 1000
|
10
|
7,5
|
380V/50HZ
|
-
|
3"
|
2 ½"
|
6
|
2200
|
15
|
850
|
19
|
800
|
22
|
